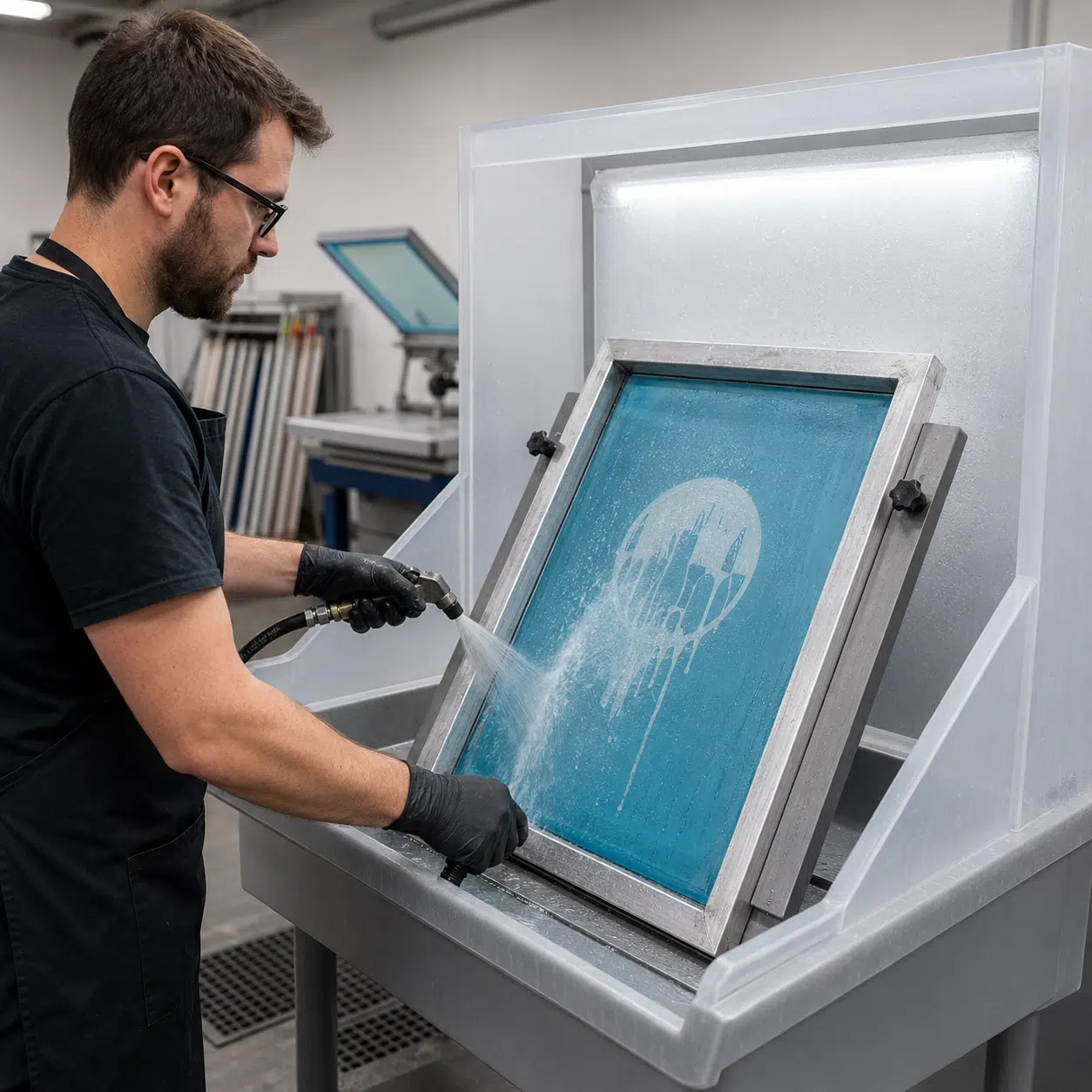

Una cabina de lavado para serigrafía es una estación de trabajo húmeda especializada que se utiliza para enjuagar, revelar, limpiar y recuperar los marcos de serigrafía. Sostiene la pantalla en un ángulo de trabajo práctico, contiene el agua y el exceso de pulverización, y dirige el agua de escorrentía hacia un desagüe o un sistema de recolección conectado.

En un proceso de fabricación de pantallas convencional, la cabina se utiliza después de que la pantalla recubierta haya sido expuesta. El agua elimina la emulsión no expuesta del área de la imagen y prepara la plantilla para la impresión. La misma cabina se puede usar posteriormente durante la recuperación de la pantalla, cuando se eliminan los residuos de tinta y la plantilla usada para preparar el marco y la malla para otro trabajo.

Los términos cabina de lavado de cribas , fregadero de lavado de cribas y estación de lavado de cribas se utilizan a menudo para referirse a equipos similares. Independientemente del nombre, el objetivo es crear un área controlada para el procesamiento de cribas en húmedo. Una estación bien planificada evita que las salpicaduras se extiendan al resto de la sala de cribado, facilita una inspección más consistente y simplifica la limpieza rutinaria.

Sin embargo, una cabina de lavado es solo una parte del sistema. No expone las pantallas, no genera presión de agua, no elimina la tinta automáticamente, no seca las pantallas terminadas ni prepara las aguas residuales para su descarga por sí sola. Comprender estas limitaciones es fundamental al planificar una nueva sala de serigrafía o al modernizar un área de recuperación existente.

¿Qué papel desempeña una cabina de lavado en el proceso de fabricación de pantallas?

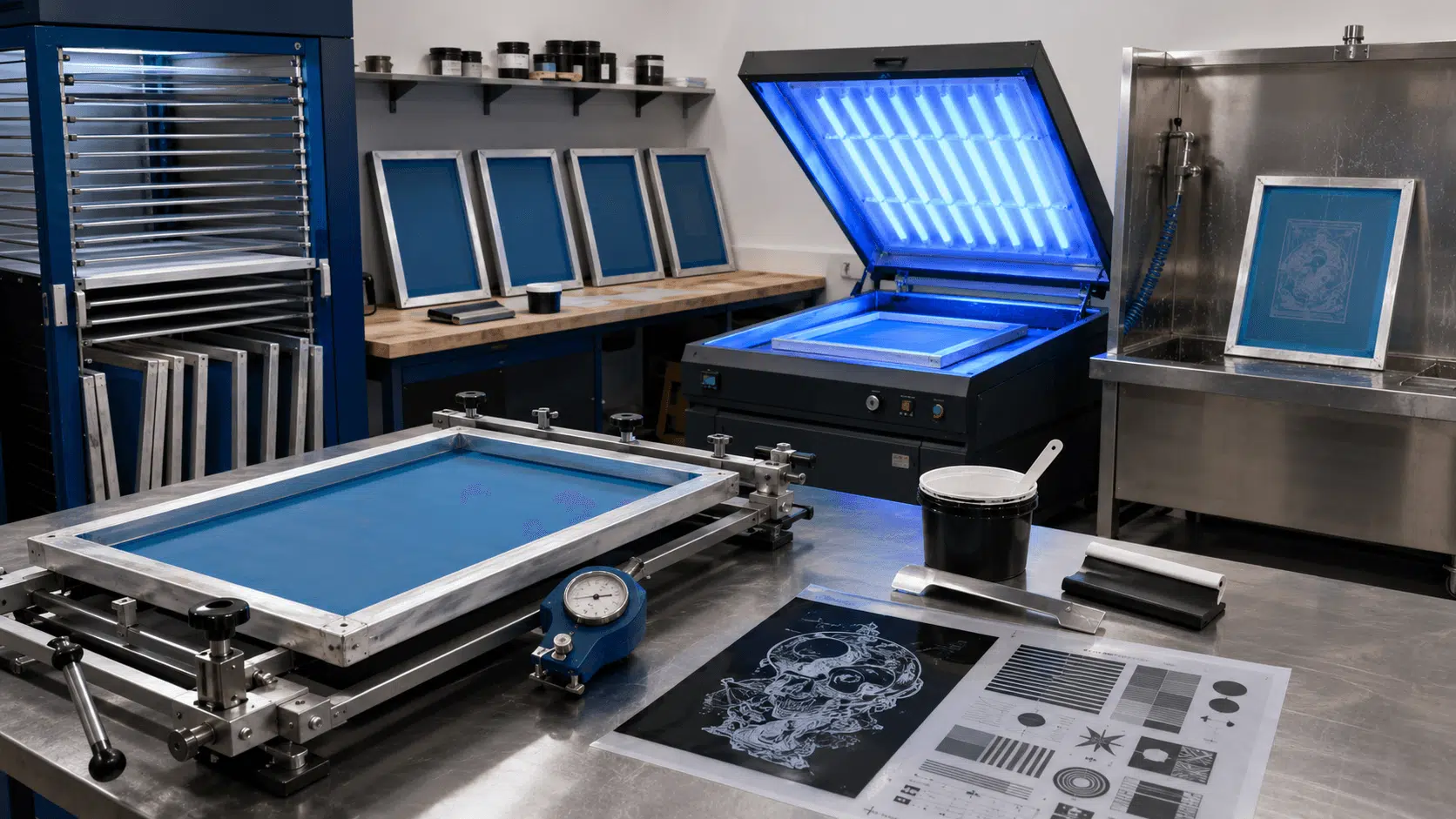

La fabricación de la pantalla es una secuencia interconectada. La preparación de la malla afecta la calidad del recubrimiento; el recubrimiento y el secado afectan la exposición; la exposición afecta el lavado; y el lavado determina si la plantilla terminada está abierta, limpia y lista para imprimir.

Un flujo de trabajo convencional normalmente sigue este orden:

Durante la exposición, la energía ultravioleta endurece la emulsión que no está protegida por la obra de arte opaca. Las áreas de la imagen reciben mucha menos energía UV y permanecen solubles en agua. En la etapa de lavado, estas áreas de la imagen se revelan con agua, mientras que la plantilla correctamente expuesta permanece adherida a la malla.

Para ver con más detalle cómo se influyen mutuamente todas estas etapas, consulte el Proceso completo de creación de pantallas.

Las dos funciones principales de una cabina de lavado para serigrafía

La misma cabina puede albergar dos operaciones distintas: el revelado de una pantalla recién expuesta y la recuperación de una pantalla usada. Ambas implican agua, pero sus objetivos, productos químicos y requisitos de presión son diferentes.

1. Revelado de una pantalla después de la exposición

El objetivo del proceso es abrir la imagen deseada sin dañar la plantilla que debe permanecer en la malla.

Normalmente, la pantalla expuesta se humedece por ambos lados para que las zonas de la imagen no expuestas absorban agua. A continuación, el operador utiliza un sistema de pulverización controlada para revelar la imagen. Las líneas finas, el texto pequeño y los medios tonos requieren un manejo especialmente cuidadoso, ya que una presión excesiva aplicada demasiado pronto puede dañar las zonas débiles o subexpuestas.

La cabina de lavado proporciona una base estable para sujetar el fotograma y mantiene el agua dentro de un área húmeda delimitada. Un panel trasero translúcido o una retroiluminación facilitan la comprobación de si las aberturas de la imagen están completamente despejadas y si quedan restos de emulsión, detalles bloqueados o poros.

La cabina no corrige un problema de exposición. Si la plantilla no se abre, la causa puede ser una exposición excesiva, una densidad de película insuficiente, una exposición prematura a luz ultravioleta dispersa o una humectación inadecuada. Si se desprenden grandes áreas de emulsión, la pantalla puede estar subexpuesta, no completamente seca o recubierta de forma irregular.

2. Cómo recuperar una pantalla usada

El proceso de recuperación elimina la imagen impresa anterior para que el marco y la malla puedan reutilizarse. Un proceso completo de recuperación puede incluir la eliminación de la cinta adhesiva, la recuperación del exceso de tinta, la limpieza de la tinta restante, la eliminación de la emulsión antigua, el tratamiento de la neblina cuando sea necesario, el desengrasado, el enjuague y el secado.

A diferencia del desarrollo de plantillas, la recuperación de una plantilla ya expuesta y utilizada en la producción suele requerir productos químicos adecuados y mayor presión de agua. La selección de productos químicos, su dilución, el tiempo de contacto, el equipo de protección y los procedimientos de eliminación deben seguir siempre las instrucciones y los datos de seguridad proporcionados por el fabricante.

Una cabina de lavado contiene el chorro de tinta y proporciona al operario una superficie práctica para realizar estos pasos. No sustituye al removedor de tinta, al removedor de emulsión, a la hidrolimpiadora, al equipo de filtración ni a la formación del operario necesarios para un proceso de recuperación controlado.

El desarrollo y la recuperación no son lo mismo.

Mantener estas dos operaciones conceptualmente separadas ayuda a la imprenta a diagnosticar correctamente los problemas. Una plantilla que falla durante el lavado inicial suele deberse a un problema de fabricación o exposición de la pantalla. Una pantalla usada que resulta difícil de decapar indica un problema de recuperación.

Partes principales de una cabina de lavado para serigrafía

Los diseños varían según el tamaño y el fabricante, pero la mayoría de las estaciones de lavado profesionales se construyen en torno a los mismos elementos funcionales.

Bandeja o palangana de lavado

La bandeja inferior recibe agua, emulsión suelta y otros residuos del proceso. Su forma debe dirigir el agua de escorrentía hacia el desagüe, evitando que se acumule en las esquinas. Las superficies lisas y accesibles también facilitan la limpieza rutinaria.

Paneles laterales y traseros con protección contra salpicaduras.

Los paneles laterales y traseros altos ayudan a contener las salpicaduras cuando el operario enjuaga la malla. Reducen la cantidad de agua que llega a los suelos, paredes, zonas de almacenamiento o equipos de fabricación de mallas que se encuentran cerca.

La cabina debe ubicarse en una zona húmeda adecuada. Los paneles antisalpicaduras reducen las salpicaduras; no cierran completamente la estación.

Soportes o separadores de pantalla

Los soportes integrados mantienen el marco por encima del fondo de la bandeja y en un ángulo de trabajo adecuado. Un soporte óptimo facilita el enjuague de ambos lados, la inspección de la malla y el trabajo sin necesidad de equilibrar el marco manualmente.

El área de soporte debe ser lo suficientemente ancha y alta para la pantalla más grande que se utilice en la producción. Verificar solo las dimensiones exteriores de la cabina puede llevar a una compra incorrecta; la capacidad máxima del marco es la medida más importante.

Conexión de drenaje

El desagüe dirige el agua de escorrentía de la cabina hacia el sistema de recolección, filtración, tratamiento o descarga aprobado por el taller. Antes de la instalación, se deben verificar el diámetro de la conexión, la posición de la salida, el recorrido de la manguera, la capacidad de flujo y el acceso para la limpieza.

Un desagüe no es lo mismo que un sistema de filtración. A menos que se incluya específicamente la filtración, la cabina solo recogerá y dirigirá las aguas residuales.

Panel trasero translúcido o con espacio para retroiluminación

Un panel trasero translúcido permite que una fuente de luz externa ilumine la pantalla desde atrás. Algunas estaciones incluyen iluminación, otras la ofrecen como opción y otras simplemente están diseñadas para que se pueda añadir una luz adecuada.

La retroiluminación mejora la visibilidad durante el revelado de la plantilla y la inspección final. Puede ayudar a revelar áreas de imagen parcialmente bloqueadas, emulsión residual, poros, neblina y contaminación que pueden ser difíciles de ver con la iluminación ambiental normal.

Cualquier componente eléctrico instalado cerca de la zona húmeda debe ser adecuado para ese entorno y estar instalado de acuerdo con los requisitos eléctricos y laborales aplicables.

Construcción resistente a productos químicos

El polipropileno y el acero inoxidable son materiales de construcción comunes. El polipropileno se suele elegir por su resistencia a la corrosión, su peso relativamente bajo y su idoneidad para áreas de procesamiento en húmedo. El acero inoxidable ofrece una superficie de trabajo rígida y duradera, aunque el grado exacto y los productos químicos utilizados siguen siendo importantes.

No se debe asumir que ningún material es compatible con todos los productos químicos de limpieza de pantallas. Revise las especificaciones del equipo, los datos de seguridad química y las instrucciones del proveedor antes de introducir un nuevo removedor de tinta, removedor de plantillas o removedor de neblina.

Cabina de lavado vs. Fregadero de servicio vs. Tanque de inmersión

Estos tres equipos pueden aparecer en la misma sala de proyección, pero realizan funciones diferentes.

Por qué un fregadero de servicio no siempre es suficiente

Un fregadero multiusos puede ser útil para pantallas pequeñas ocasionales, especialmente durante la etapa inicial de un taller. Sus limitaciones se hacen más evidentes a medida que aumenta el tamaño del marco, el volumen de la pantalla o la frecuencia de recogida.

Los fregaderos estándar no suelen diseñarse teniendo en cuenta las dimensiones de la malla. El marco puede ser difícil de sostener, las salpicaduras pueden salirse del fregadero y el operario puede tener poca visibilidad a través de la malla. El uso repetido de la malla también puede exponer el fregadero y las superficies circundantes a productos químicos para los que no fueron seleccionados.

Una cabina de lavado diseñada específicamente para este fin organiza el trabajo en torno a la pantalla, en lugar de pedirle al operario que adapte un accesorio doméstico o de uso general.

Por qué un tanque de inmersión no reemplaza una cabina de lavado

Un tanque de inmersión es principalmente una herramienta de remojo o pretratamiento que se utiliza durante la recuperación de pantallas. Permite que una solución compatible entre en contacto con ambas caras de una pantalla usada y ablande los residuos de tinta o plantilla. Después del remojo, la pantalla aún debe retirarse, enjuagarse, lavarse a presión cuando sea necesario, inspeccionarse y limpiarse. Estos pasos posteriores normalmente se realizan en una cabina de lavado.

Tampoco se suele utilizar un tanque de inmersión para revelar una plantilla recién expuesta. El revelado requiere un acceso controlado a ambos lados de la pantalla y una inspección visual clara a medida que se abre la imagen.

¿Quién necesita una estación de lavado de pantallas dedicada?

Una cabina dedicada resulta valiosa cuando el procesamiento de pantallas húmedas forma parte habitual de la producción. La decisión depende menos del tamaño de la empresa que de la frecuencia con la que se fabrican y recuperan las pantallas, su tamaño y el grado de control que se requiere en el flujo de trabajo.

Talleres de serigrafía nuevos y pequeños

Los talleres pequeños suelen tener espacio limitado, pero aun así necesitan un lugar específico para desarrollar pantallas. Una cabina de lavado de sobremesa puede contener las salpicaduras y servir de soporte para las pantallas sin ocupar el espacio que ocupa una cabina de altura completa.

La estación debe contar con un sistema de drenaje práctico, ventilación adecuada para los productos que se utilizan, almacenamiento seguro de productos químicos y suficiente separación de las áreas de recubrimiento y secado.

Empresas de imprenta comercial en crecimiento

A medida que aumenta la producción, el lavado improvisado se convierte en un cuello de botella. Más cribas implican más agua, más residuos, más tiempo del operario y una mayor exigencia de inspección repetible. Una estación independiente proporciona al taller un área de procesamiento húmedo permanente y puede integrarse con equipos de lavado a presión y filtración.

Departamentos internos de fabricación de pantallas

Los impresores de prendas de vestir, gráficos, embalajes e industriales que preparan sus propias plantillas necesitan una conexión fiable entre la exposición y la inspección final. Una cabina de lavado ubicada cerca del área de preparación de pantallas secas, pero separada adecuadamente de ella, ayuda a mantener el flujo de trabajo organizado.

Tiendas que reutilizan pantallas con frecuencia

La frecuente necesidad de recuperar piezas hace que la manipulación de los bastidores, la contención de la pulverización excesiva, el drenaje y el acceso para la limpieza sean cada vez más importantes. Una estación específica ayuda a estandarizar el proceso y facilita la capacitación de los operarios en un flujo de trabajo repetible.

Cabina de lavado de sobremesa vs. cabina independiente

El formato óptimo depende del espacio disponible, el tamaño del marco, la altura de trabajo y el volumen de pantalla diario.

Un modelo de sobremesa no es automáticamente la opción correcta para todas las empresas emergentes. Si el taller prevé pasar rápidamente a pantallas más grandes o a procesos de recuperación frecuentes, elegirlo solo para el trabajo más pequeño actual podría implicar otro cambio de equipo más adelante.

De igual modo, una cabina más grande no implica automáticamente mayor eficiencia. Los equipos de gran tamaño consumen un valioso espacio en la sala de proyección y pueden aumentar los requisitos de envío e instalación sin mejorar el flujo de trabajo real. La capacidad de la cabina y las necesidades de producción reales deben ser los factores determinantes en la decisión.

Cómo elegir la cabina de lavado adecuada para serigrafía

Empieza con el marco más grande, no con el más común.

Mida el ancho y la altura exteriores de la pantalla más grande que el taller prevé procesar. Deje suficiente espacio libre para colocar la pantalla sobre sus soportes, girarla o reposicionarla cuando sea necesario, y acceder al área de la imagen sin chocar con los paneles laterales.

Los compradores deben distinguir entre tres medidas diferentes:

• Tamaño máximo de marco admitido

• Área de trabajo interna

• Dimensiones generales del equipo

No son intercambiables. El ancho total puede incluir paredes, bridas, accesorios o elementos estructurales que no aumentan la capacidad útil de la pantalla.

Confirme el espacio de instalación disponible.

Mida la superficie del piso o mostrador, el espacio libre para trabajar, la puerta, la ubicación del desagüe, la conexión de agua y el acceso necesario para el mantenimiento. Para una cabina de mesa, verifique que la superficie de apoyo pueda soportar el equipo, la pantalla, el agua y las cargas operativas normales.

Para una estación independiente, compruebe la altura una vez montada, así como el embalaje. Una unidad que se ajuste a la ubicación final podría resultar difícil de mover a través de una puerta o pasillo estrecho.

Comparar materiales de construcción

El polipropileno es una opción práctica para muchas salas de cribado, ya que es ligero, no se oxida y se usa comúnmente en procesos químicos húmedos. Su construcción soldada permite crear una bandeja limpia con menos juntas donde se puedan acumular residuos.

El acero inoxidable ofrece una estructura robusta y duradera, además de ser fácil de limpiar. Los compradores deben verificar el tipo de acero, los detalles de construcción, el acabado de los bordes y la compatibilidad con los productos químicos utilizados en su proceso.

La selección de materiales debe tener en cuenta todo el entorno de trabajo, en lugar de centrarse en una sola característica principal. La frecuencia de uso, los productos químicos de limpieza, el peso del envío, el método de mantenimiento y las condiciones de servicio previstas son factores importantes.

Decide si la retroiluminación es necesaria.

La retroiluminación resulta especialmente útil cuando el taller imprime textos finos, semitonos, gráficos detallados o tramas con un alto número de hilos. Además, facilita la inspección final durante la recuperación, ya que permite ver con mayor claridad los restos de material de la plantilla.

Un pequeño estudio fotográfico que trabaje con imágenes sencillas y de bajo nivel de detalle puede comenzar con una cabina preparada para retroiluminación y añadir una luz adecuada posteriormente. Los compradores deben confirmar si el equipo cotizado incluye la luz, solo incluye un panel trasero translúcido o simplemente permite la instalación de una luz detrás del mismo.

Planifique el drenaje y la filtración antes de la instalación.

Pregunte dónde se encuentra la salida de desagüe, qué tipo de conexión utiliza, si se suministra una manguera y cómo se accederá a la tubería para su limpieza. El sistema receptor debe ser capaz de manejar el caudal previsto sin que el agua se acumule en la cabina.

La planificación del tratamiento de aguas residuales debe realizarse antes de la llegada del equipo. El agua de cribado puede contener sólidos de emulsión, residuos de tinta y productos químicos procedentes de la limpieza o la recuperación. Un filtro de sólidos puede ayudar a retener las partículas y proteger las tuberías posteriores, pero los requisitos de filtración y las normas de descarga varían según la ubicación y los productos utilizados.

Comuníquese con la autoridad local de alcantarillado o la agencia ambiental correspondiente y revise las instrucciones y los datos de seguridad de cada producto químico utilizado en el proceso. Nunca dé por sentado que las aguas residuales son aptas para su descarga simplemente porque hayan pasado por un filtro básico.

Considere el volumen de la pantalla y el flujo de trabajo del operador.

Un taller que fabrica unas pocas cribas por semana tiene necesidades diferentes a las de una planta que las recicla durante todos los turnos. Un mayor volumen de producción exige mayor importancia en cuanto a la altura de trabajo, la manipulación de los marcos, el flujo de drenaje, el acceso para la limpieza, la organización de los productos químicos cercanos y la capacidad de cualquier sistema de filtración conectado.

El objetivo no es simplemente colocar una pantalla dentro de la cabina. La estación debe permitir que el operario repita el proceso de forma segura y eficiente, sin tener que levantar, agacharse, estirarse ni mover pantallas mojadas por zonas de trabajo secas.

¿Cómo se utiliza una cabina de lavado después de la exposición de la pantalla?

Los procedimientos exactos varían según la emulsión y el sistema de exposición, pero la siguiente descripción general muestra la función de la cabina.

Paso 1: Traslade la pantalla expuesta al área de lavado.

Proteja la pantalla de la exposición innecesaria a los rayos UV durante la transferencia. Evite dejarla bajo luz intensa antes del revelado, especialmente cuando las áreas de la imagen aún no se hayan abierto.

Paso 2: Humedezca ambos lados de la pantalla.

Aplique agua uniformemente tanto en la cara de impresión como en la de la espátula. Las áreas de la imagen que no estén expuestas necesitan tiempo para absorber el agua y ablandarse. Siga las instrucciones del proveedor de la emulsión en lugar de utilizar un tiempo de remojo fijo para cada sistema de plantilla.

Paso 3: Comience con presión de agua controlada.

Comience con cuidado y desarrolle la imagen progresivamente. Una presión excesiva al principio puede dañar los detalles finos o evidenciar con mayor gravedad un problema de subexposición de la plantilla.

Paso 4: Inspeccione la imagen al abrirse.

Utilice el panel posterior translúcido o una luz de inspección adecuada para comprobar textos pequeños, líneas, medios tonos, esquinas y áreas abiertas. Continúe solo hasta que la imagen deseada sea nítida.

Paso 5: Enjuagar los residuos restantes

La emulsión residual no expuesta puede secarse dentro de una abertura y obstruir parcialmente el flujo de tinta. Enjuague bien la pantalla revelada sin prolongar innecesariamente el contacto a alta presión.

Paso 6: Secar e inspeccionar la plantilla.

Elimine el agua de la superficie y seque completamente la pantalla en un lugar limpio. Antes de enviarla a la imprenta, compruebe que no haya aberturas obstruidas, zonas con la plantilla desgastada, agujeros, bordes dañados o residuos alrededor del marco.

Para la etapa de exposición que precede inmediatamente al lavado, lea Cómo exponer una pantalla para serigrafía.

¿Cómo se utiliza una cabina de lavado para la recuperación de pantallas?

La recuperación comienza una vez finalizado el trabajo de impresión y cuando la pantalla ya no es necesaria en su forma actual.

Paso 1: Recuperar el exceso de tinta

Retire la mayor cantidad posible de tinta utilizable antes de introducir los productos de limpieza. Verter tinta innecesaria en el sistema de lavado aumenta los residuos y dificulta la limpieza posterior.

Paso 2: Retire la cinta adhesiva y el material suelto.

Retire la cinta adhesiva y las etiquetas del marco. Quite el adhesivo suelto y cualquier otro material que pueda obstruir el desagüe o contaminar el siguiente paso de limpieza.

Paso 3: Limpiar la tinta restante

Utilice un producto compatible con el sistema de tinta y siga sus instrucciones. Los pinceles, almohadillas y herramientas utilizados en cada paso químico deben manipularse con cuidado para evitar que se mezclen accidentalmente.

Paso 4: Retire la emulsión vieja.

Aplique un removedor de emulsión adecuado a la pantalla según las instrucciones. No permita que el producto se seque sobre la malla. Una vez que la plantilla se haya ablandado, enjuáguela o lávela a presión utilizando un método adecuado para la malla y la plantilla.

Paso 5: Tratar la neblina solo cuando sea necesario.

Si persiste alguna imagen fantasma o mancha, utilice un proceso compatible para eliminar la neblina. Los productos fuertes pueden afectar la malla, los adhesivos, los marcos y la seguridad del operario, por lo que nunca se debe improvisar con la concentración ni el tiempo de aplicación.

Paso 6: Desengrasar y enjuagar

El desengrasado elimina los residuos que podrían interferir con la siguiente capa de emulsión. Enjuague bien para que no queden restos de limpiador en la malla ni en los bordes del marco.

Paso 7: Secar e inspeccionar

Seque completamente la pantalla recuperada. Inspeccione la malla para detectar daños, aberturas obstruidas, neblina residual, pérdida de adherencia y el estado del marco antes de devolverla al inventario de fabricación de pantallas.

Lo que una cabina de lavado no puede reemplazar

Una cabina de lavado permite un procesamiento en húmedo más controlado, pero no debe considerarse como una máquina integral para la fabricación de pantallas.

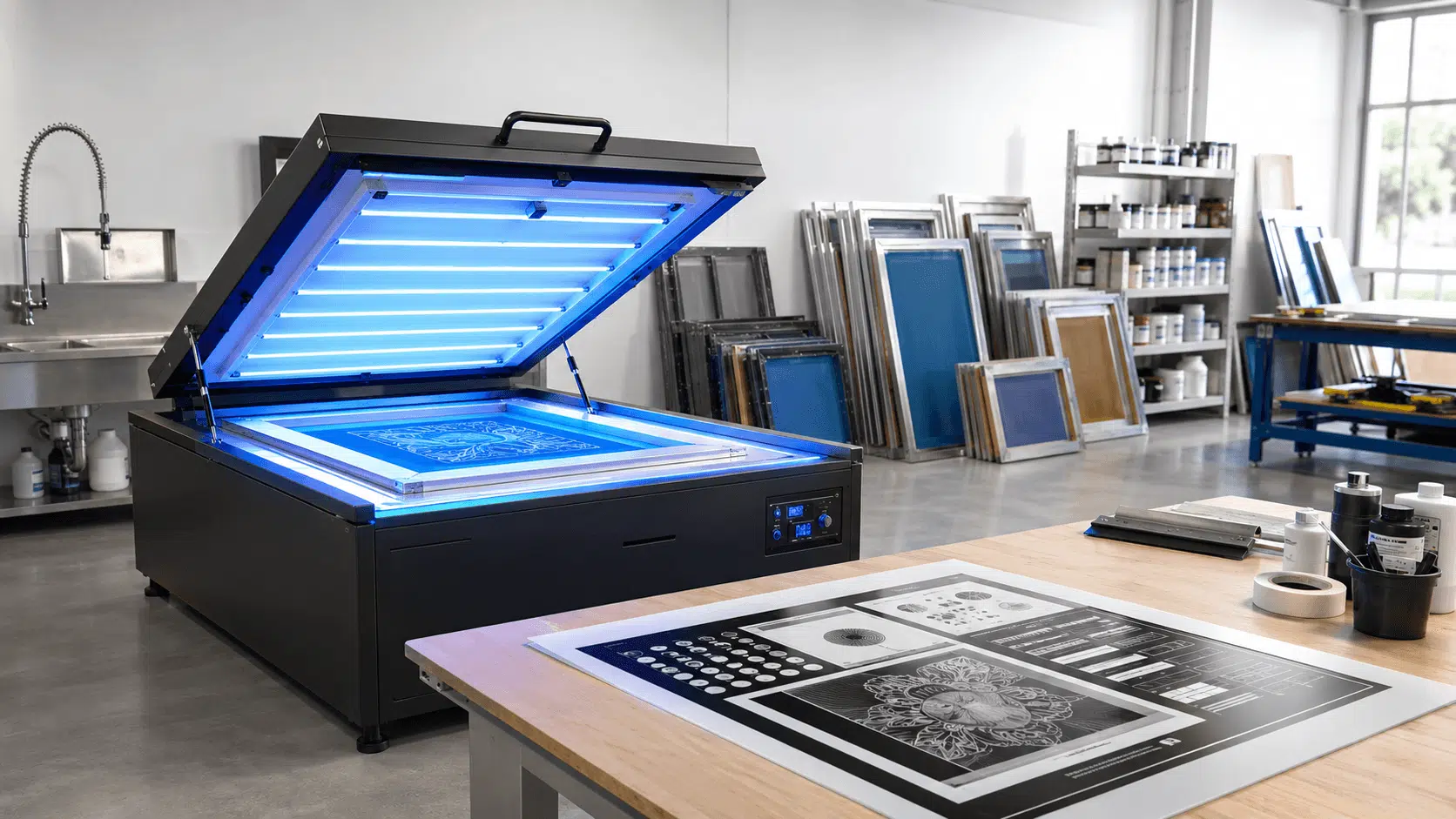

No reemplaza una unidad de exposición.

La unidad de exposición endurece la plantilla y transfiere la imagen de la película a la pantalla recubierta. La cabina de revelado solo revela la imagen ya expuesta. Una mala exposición no se puede corregir cambiando la cabina.

No genera presión de agua.

La cabina contiene y drena el agua, pero no necesariamente incluye una bomba, una pistola pulverizadora ni una hidrolavadora. El revelado de plantillas a baja presión y la recuperación a mayor presión pueden requerir diferentes herramientas de suministro de agua.

No elimina automáticamente la tinta ni la emulsión.

La tinta vieja y el material de plantilla endurecido requieren la secuencia de limpieza adecuada. La cabina proporciona un lugar para realizar ese trabajo; no realiza la limpieza química ni mecánica por sí sola.

No sustituye la filtración ni el tratamiento de aguas residuales.

Una conexión de drenaje solo permite la salida del agua de escorrentía de la bandeja. La filtración, la recolección, el tratamiento y la eliminación legal deben planificarse por separado, a menos que las especificaciones del equipo incluyan explícitamente un sistema integrado.

No seca las pantallas.

Las pantallas reveladas y recuperadas aún necesitan un área de secado limpia. Las pantallas húmedas no deben transportarse a través de las áreas de recubrimiento o almacenamiento de películas si es posible acondicionar la sala de pantallas para evitarlo.

No sustituye los procedimientos operativos seguros.

Los operarios siguen necesitando el equipo de protección adecuado, el etiquetado de productos químicos, ventilación, protección eléctrica, orden y limpieza, y capacitación. Los requisitos dependen de los productos químicos, el equipo y las normas locales del lugar de trabajo.

¿Cómo debe organizarse una zona de evacuación de aguas pluviales?

La cabina de lavado debe ubicarse en la sección húmeda de la sala de serigrafía. El recubrimiento, el secado de la pantalla recubierta, la manipulación de la película y la exposición se realizan mejor en un área limpia y controlada donde se minimiza la humedad y la presencia de aerosoles contaminados.

Un flujo de trabajo práctico se mueve en una sola dirección:

Recubrimiento y secado → exposición → lavado → secado final e inspección

Las pantallas usadas pueden seguir una ruta de retorno independiente:

Impresión → recuperación de tinta → reciclaje → desengrasado → secado → almacenamiento de pantallas

Incluso cuando una instalación cuenta con una sola cabina, el área circundante puede organizarse de manera que las herramientas limpias para el desarrollo de plantillas y las herramientas sucias para su recuperación no se mezclen. Pinceles y botellas de pulverización claramente etiquetados, filtros accesibles, un drenaje adecuado del suelo y un almacenamiento específico reducen la contaminación evitable.

Si el espacio lo permite, coloque la cabina lo suficientemente cerca del área de exposición para limitar la manipulación, pero lo suficientemente lejos, o suficientemente separada, para evitar que el exceso de pulverización y la humedad afecten a las pantallas recubiertas, los positivos de película y los equipos eléctricos.

Consideraciones sobre aguas residuales y filtración

El agua de lavado es agua residual del proceso, no simplemente agua potable limpia después de que entra en la cabina. Dependiendo de la operación, puede contener restos de plantillas, sólidos de tinta, productos de limpieza, removedor de emulsión, removedor de neblina, desengrasante u otros residuos.

Las pantallas nunca deben usarse como excusa para desechar la tinta sobrante directamente por el desagüe. Primero, recupere la tinta utilizable y gestione los residuos inevitables siguiendo las instrucciones de los proveedores de tinta y productos químicos.

Un sistema de filtración de sólidos por etapas puede capturar primero las partículas más grandes de la plantilla y, posteriormente, las más pequeñas. La capacidad del filtro y la frecuencia de mantenimiento deben coincidir con el volumen de la malla. Un filtro obstruido o sobrecargado puede ralentizar el drenaje y provocar que la cabina se atasque.

La filtración mecánica no necesariamente elimina las sustancias disueltas, modifica la composición química de las aguas residuales ni cumple con los límites de descarga locales. Las imprentas deben identificar sus flujos de residuos, revisar la normativa local de alcantarillado y determinar si se requiere recolección, pretratamiento, eliminación profesional o controles adicionales.

Mantenimiento de cabinas de lavado

El mantenimiento rutinario mantiene limpia la zona de trabajo y reduce la posibilidad de atascos en los desagües, inspecciones deficientes o acumulación de residuos endurecidos.

Después de cada jornada de trabajo, enjuague los residuos sueltos de la bandeja y los soportes de la rejilla antes de que se sequen. Vacíe o realice el mantenimiento de las rejillas y filtros según sea necesario. Compruebe que el desagüe funcione correctamente y que las mangueras no estén dobladas ni presenten fugas.

Inspeccione periódicamente las juntas de los paneles, los soportes, los accesorios, los sujetadores, las mangueras y los componentes de iluminación. Limpie el panel trasero translúcido para evitar manchas que dificulten la visibilidad. Utilice herramientas y productos de limpieza compatibles con el material de la cabina; el raspado agresivo puede dañar las superficies de polímero, mientras que los productos químicos inadecuados pueden dañar los sellos, los adhesivos o los componentes metálicos.

La frecuencia del mantenimiento debe reflejar la carga de trabajo. Una estación de uso continuo puede requerir revisiones diarias de los filtros y limpiezas profundas frecuentes, mientras que un taller con poco volumen de trabajo puede requerir un mantenimiento semanal o mensual. Esperar a que disminuya el caudal o a que los residuos sean difíciles de eliminar suele generar más trabajo.

Errores comunes en las cabinas de lavado

Elegir únicamente por el ancho total

Las dimensiones exteriores no garantizan la capacidad útil del bastidor. Compruebe siempre el tamaño máximo del bastidor y el espacio libre interno.

Suponiendo que la retroiluminación esté incluida.

Un panel trasero translúcido, un diseño preparado para retroiluminación y un sistema de iluminación instalado son tres configuraciones diferentes. Confirme qué incluye el presupuesto.

Utilizar alta presión en cada operación.

La presión que se ejerce al retirar una pantalla reciclada puede dañar una plantilla recién expuesta. Adapte el método de pulverización al proceso.

Tratar el desagüe como una solución para aguas residuales

El desagüe solo transporta el agua de escorrentía. La captura de sólidos, la gestión química, el tratamiento y los requisitos de descarga deben abordarse por separado.

Instalación de la cabina junto a equipos de recubrimiento o secado.

La pulverización excesiva, la humedad y la contaminación pueden comprometer las condiciones controladas necesarias para las pantallas recubiertas. Planifique las zonas húmedas y secas antes de instalar el equipo.

Esperar demasiado tiempo para limpiar la cabina

Tras el secado, la tinta, la emulsión y los residuos químicos se vuelven más difíciles de eliminar. Una limpieza ligera y frecuente suele ser más eficaz que una limpieza agresiva ocasional.

Opciones de cabinas de lavado de polipropileno HANZE

HANZE suministra cabinas de lavado de polipropileno compactas y de altura completa para diferentes configuraciones de salas de proyección. Ambos modelos utilizan una construcción de polipropileno natural de 5/16 de pulgada, un panel principal soldado, paneles laterales y traseros con cierre, soportes de pantalla integrados y un diseño que permite la retroiluminación.

Antes de seleccionar un modelo, confirme las dimensiones exteriores de cada marco que se procesará, el espacio libre necesario para su funcionamiento, el sistema de drenaje y si se añadirá retroiluminación o filtración externa. Para obtener información sobre envío, montaje o configuración, póngase en contacto con HANZE e indíquele las dimensiones de sus marcos y el volumen de pantalla previsto.

Preguntas frecuentes

¿Para qué se utiliza una cabina de lavado para serigrafía?

Una cabina de lavado para serigrafía proporciona un espacio controlado para revelar las plantillas expuestas, enjuagar las pantallas y recuperar los marcos usados. Sostiene la pantalla, contiene el exceso de pulverización y dirige el agua de escorrentía hacia un desagüe o sistema de recolección.

¿Una cabina de lavado es lo mismo que un lavabo de lavado?

Estos términos suelen usarse indistintamente. El término «cabina de lavado» generalmente hace hincapié en la estructura alta que contiene las salpicaduras, mientras que «lavabo» puede describir tanto una estación de lavado diseñada específicamente para este fin como un lavabo más sencillo. Los compradores deben comparar la estructura real, la capacidad del bastidor, el material, el desagüe, los soportes y la iluminación, en lugar de basarse únicamente en el nombre.

¿Puedo usar un lavadero en lugar de una cabina de lavado?

Un lavadero de uso general puede servir para trabajos ocasionales de pequeña pantalla, pero puede carecer de la estructura de soporte adecuada, sistemas de contención de salpicaduras, espacio interior, construcción resistente a productos químicos e iluminación de fondo. La producción audiovisual regular suele ser más fácil de controlar en una cabina diseñada específicamente para ello.

¿Necesito una hidrolavadora con una cabina de lavado para serigrafía?

No es adecuado para todas las operaciones. El revelado de una plantilla recién expuesta normalmente comienza con una presión de agua controlada. Para recuperar la emulsión curada de una pantalla usada, suele ser recomendable usar una hidrolavadora después de que el removedor adecuado haya ablandado la plantilla. Siga las instrucciones de los proveedores de malla, emulsión, equipo y productos químicos.

¿Una cabina de lavado necesita retroiluminación?

La retroiluminación no es obligatoria, pero puede mejorar la inspección. La luz que atraviesa la pantalla facilita la visualización de áreas de imagen obstruidas, residuos de emulsión, poros, neblina y limpieza incompleta. Confirme si la luz está instalada, es opcional o se suministra por separado.

¿Qué material es el mejor para una cabina de lavado?

Tanto el polipropileno como el acero inoxidable son materiales ampliamente utilizados. El polipropileno es resistente a la corrosión, relativamente ligero y muy adecuado para muchos procesos en húmedo. El acero inoxidable proporciona una superficie de trabajo rígida y duradera. La mejor opción depende de la compatibilidad química, la carga de trabajo, el transporte, el mantenimiento y el presupuesto.

¿Qué tamaño de cabina de lavado necesito?

Elija según las dimensiones exteriores del marco más grande, no solo según el tamaño de la imagen o el ancho total de la cabina. Deje suficiente espacio interior para poder sujetar, recolocar, enjuagar e inspeccionar la pantalla cómodamente.

¿Es lo mismo un tanque de inmersión que una cabina de lavado?

No. Un tanque de inmersión remoja las rejillas usadas en una solución de recuperación compatible. En una cabina de lavado, la rejilla se enjuaga, se lava a presión cuando es necesario y se inspecciona. Un tanque de inmersión puede acelerar la recuperación, pero no reemplaza la cabina.

¿Una cabina de lavado filtra las aguas residuales?

Solo si se incluye específicamente un sistema de filtración integrado. Una cabina estándar normalmente recoge las aguas pluviales y las dirige a través de un desagüe. Los filtros, los tanques de sedimentación, las bombas, los equipos de tratamiento o los contenedores de recogida son componentes independientes del plan de tratamiento de aguas residuales.

¿Se puede utilizar un mismo stand tanto para el desarrollo como para la recuperación de plantillas?

Sí, muchos talleres utilizan una misma cabina para ambos procesos. Es fundamental mantener la limpieza, ya que la tinta, el removedor de velo o los productos químicos de recuperación no deben contaminar una pantalla recién expuesta. Separe y etiquete claramente las herramientas, limpie la estación entre operaciones y considere la posibilidad de establecer áreas separadas para la limpieza y la recuperación cuando el volumen de producción lo justifique.

¿Dónde debería instalarse una cabina de lavado?

Instálelo en una zona húmeda designada con acceso adecuado al agua, drenaje o sistema de recogida, ventilación, iluminación, protección eléctrica y espacio libre para mantenimiento. Mantenga la pulverización excesiva y la humedad alejadas del recubrimiento de emulsión, el secado de pantallas recubiertas, el almacenamiento de películas y otros trabajos de preimpresión que requieran limpieza.

Lectura relacionada

• Proceso completo de fabricación de pantallas: Guía paso a paso

• Cómo exponer una pantalla para serigrafía

• Tiempo de exposición en serigrafía: Guía completa

• Cómo elegir una unidad de exposición para serigrafía

Conclusión

Una cabina de lavado para serigrafía es más que un lavabo grande. Es la estación central de procesamiento en húmedo que conecta la exposición, el revelado de la plantilla, la inspección, la limpieza de la pantalla y la recuperación.

La cabina adecuada debe ajustarse al marco más grande, contener las salpicaduras, sujetar la pantalla de forma segura, drenar eficazmente y adaptarse a la carga de trabajo diaria del taller. La retroiluminación puede mejorar la inspección, mientras que el equipo de presión y los procesos químicos apropiados facilitan la recuperación. La filtración y la gestión de aguas residuales deben planificarse como partes independientes del sistema.

Para una nueva sala de lavado, comience por considerar el tamaño del marco, el volumen de producción, el espacio disponible, el sistema de drenaje y los requisitos locales de tratamiento de aguas residuales. Estos factores prácticos determinarán si una cabina de lavado compacta de sobremesa o una cabina independiente es la mejor opción a largo plazo.

HANZE suministra cabinas de lavado de polipropileno para serigrafía, aptas para salas de serigrafía compactas y estándar. Consulte los modelos de cabinas de lavado disponibles o póngase en contacto con nuestro equipo de ventas para indicarnos las dimensiones de su pantalla y así poder analizar la configuración más adecuada, los detalles de envío y obtener un presupuesto.
